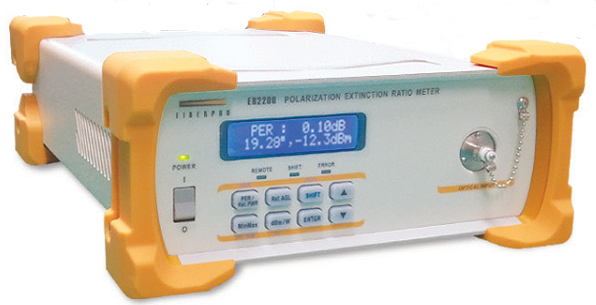

ER2200偏振消光比测试仪
作者: 来源: 浏览次数:1166次 更新时间:2020-03-15


产品描述:



韩国FIBERPRO公司开发的ER2200偏振消光比测试仪可以快速准确地测量偏振消光比(PER)、偏振角和光功率。ER2200还提供在测量中最小PER捕捉功能和相对光功率监测功能。

ER2200主要应用于测量保偏器件的消光比,由此实现保偏光纤与激光器、起偏器及保偏器件等的对准。

主要特点:

宽动态范围消光比测量:可达到 50dB

宽输入光功率范围:-40dBm+10dBm

最小PER保持功能

相对光功率监测功能

GPIB / RS232 接口

主要应用:

 1. 偏振消光比测量

 ER2200能够测量保偏光纤、保偏跳线和保偏器件的重要参数偏振消光比PER

 2. 光学器件的偏振轴对准

 PER测量能够实现保偏光纤与光学器件偏振轴的对准, 例如保偏光纤尾纤到激光器、起偏器、保偏分路器及保偏合波器等

主要指标

波长范围:1260nm ~ 1640 nm

 输入光功率范围:- 40 dBm ~ +10 dBm

PER 动态范围

 0 dB ~ 50 dB for input power -5 ~ +10 dBm

 0 dB ~ 45 dB for input power -10 ~ -5 dBm

 0 dB ~ 35 dB for input power -20 ~ -10 dBm

 0 dB ~ 25 dB for input power -30 ~ -20 dBm

PER 分辨率: 0.1 dB

 PER 精度:±0.3 dB for PER < 40 dB

 偏振角度分辨率0.1°

偏振角度精度:±

光功率分辨率:0.1 dB

光功率精度:±0.3 dB at 1550m

测量速度:0.1 ~ 2 sec

 光输入接口:FC / PC

 AC 电源输入:100 ~ 240 VAC, 50 / 60 Hz

操作温度:10 ~ 40

存储温度:-10 ~ 60

 尺寸 (W) x (D) x (H):212 (W) x 320 (D) x 86 (H) mm
